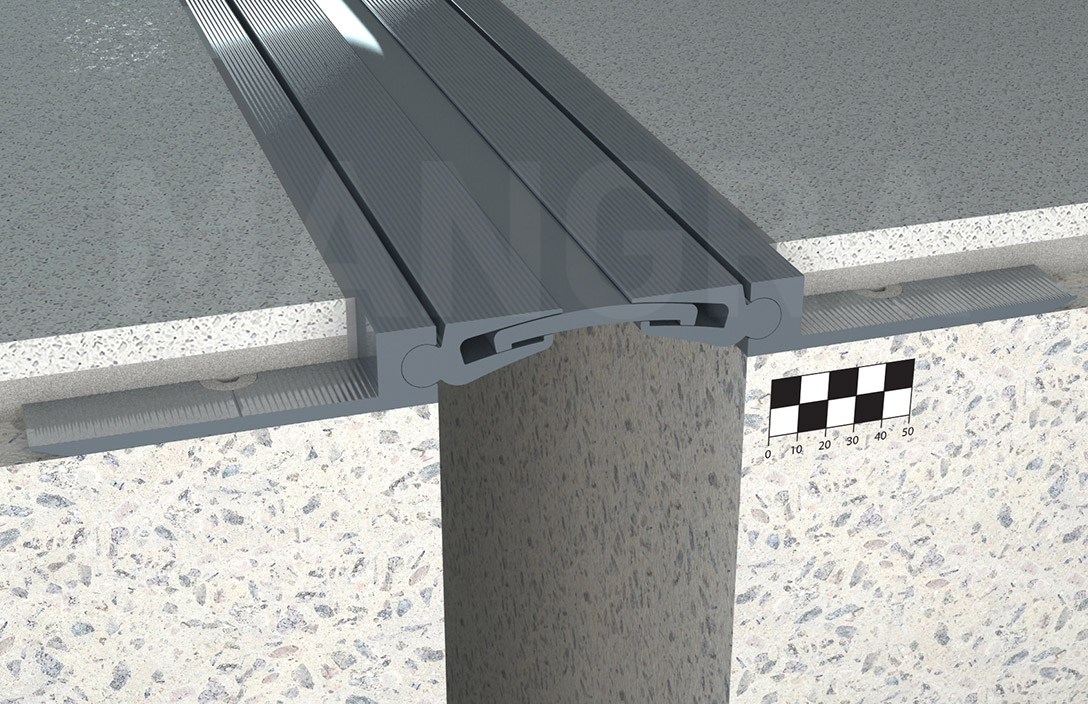

Описание
- для швов шириной до 100 мм;
- общая компенсация горизонтальных сдвигов 40 (±20) мм;
- общая компенсация вертикальных сдвигов 34 (±17) мм.
Особенности конструкции
- большие допустимые нагрузки;
- усиленный шарнир;
- усиленная кромка шва;
- усиленная анкерная часть;
- плавный переезд колёсной техники, без динамических ударов;
- для высот 80 и 100 мм возможна комплектация дополнительными анкерными элементами.

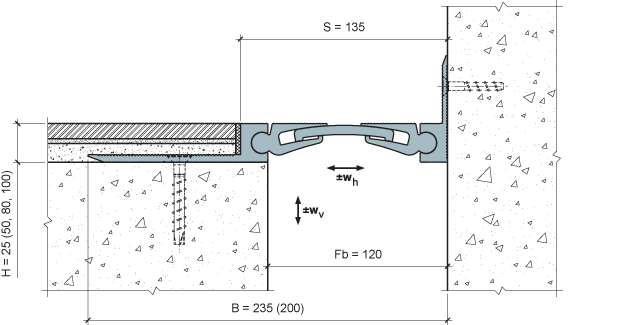

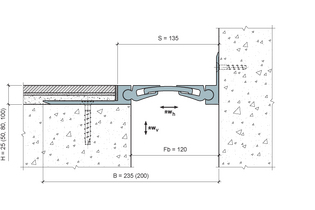

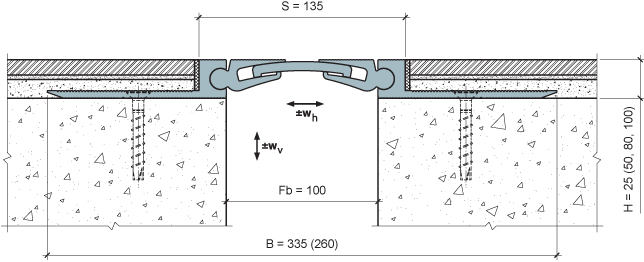

| Конструкция | Ширина деф.шва, мм | Общая компенсация горизонтальных сдвигов, мм | Общая компенсация вертикальных сдвигов, мм | Высота конструкции, мм | Видимая ширина конструкции, мм | Ширина профиля, мм |
|---|---|---|---|---|---|---|
| MANGRA 5520-100, h = 25 мм | 100 (80 − 120) | 40 (±20) | 34 (±17) | 25 | ≈ 135 | ≈ 335 |
| MANGRA 5520-100, h = 50 мм | 100 (80 − 120) | 40 (±20) | 34 (±17) | 50 | ≈ 135 | ≈ 260 |
| MANGRA 5520-100, h = 80 мм | 100 (80 − 120) | 40 (±20) | 34 (±17) | 80 | ≈ 135 | ≈ 260 |
| MANGRA 5520-100, h = 100 мм | 100 (80 − 120) | 40 (±20) | 34 (±17) | 100 | ≈ 135 | ≈ 260 |
